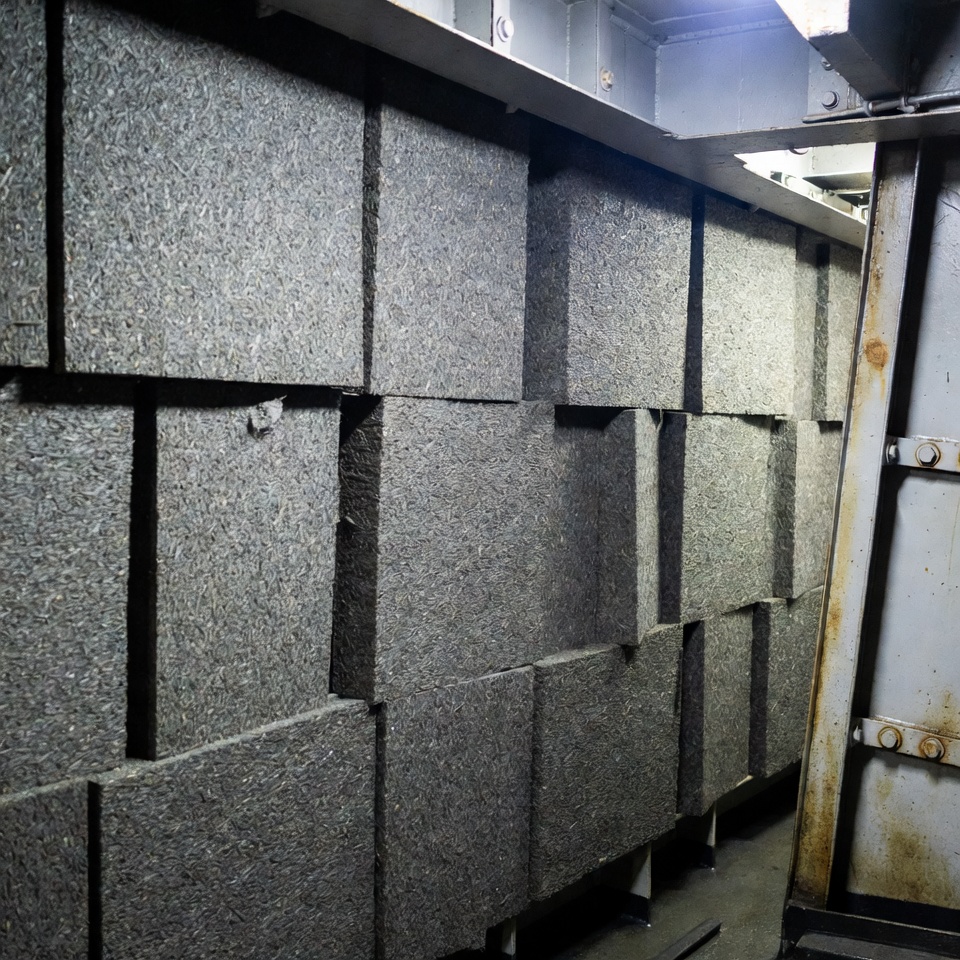

Применение акустических теплоизоляционных матов из базальтового волокна в судостроении
Механизмы работы базальтового волокна в изоляционных матах
Маты на основе базальтовых волокон, известные как акустический мат, объединяют два критически важных свойства для судовых конструкций — акустическое демпфирование и тепловое сопротивление. Получаемый из расплавленных горных пород материал формируется в хаотичную пространственную решётку, где ключевую роль играют диаметр элементарных нитей, плотность укладки и тип связующего. Тонкие волокна, составляющие каркас, создают множество открытых пор, в которых воздух служит дополнительным изолятором. При производстве маты пропитывают модифицированными фенолформальдегидными смолами, придающими изделию структурную устойчивость, необходимую для эксплуатации в условиях постоянной вибрации и качки.
В судостроении такие маты применяют преимущественно на металлических переборках, палубах и подволоках. Равномерное распределение волокон обеспечивает предсказуемую работу как в низкочастотном, так и в высокочастотном диапазонах. Отсутствие жёстких внутренних связей делает структуру гибкой, что упрощает подгонку к криволинейным обводам корпуса. Дополнительно механическая гибкость снижает риск растрескивания при знакопеременных нагрузках, характерных для корпусов судов ледового класса или скоростных паромов.
Принципы поглощения звуковой энергии в волокнистой структуре
Акустическое поглощение в базальтовом мате основано на преобразовании кинетической энергии звуковой волны в теплоту. При прохождении через пористый слой воздух колеблется в узких каналах между волокнами, испытывая вязкое трение. Чем меньше диаметр волокна и выше его плотность, тем активнее диссипация. Типичные значения коэффициента звукопоглощения αw для слоя толщиной 50 мм и плотностью 80–100 кг/м³ достигают 0,85–0,95 в диапазоне средних и высоких частот (500–4000 Гц). На низких частотах эффективность снижается, что объясняется ростом длины волны, однако увеличить поглощение позволяет воздушный зазор между матом и металлической переборкой.
Испытания по методу реверберационной камеры в соответствии со стандартом ISO 354 показывают, что при установке мата на относе 30 мм от жёсткой преграды коэффициент звукопоглощения на частоте 250 Гц возрастает на 0,15–0,25. Этот эффект активно используется в судовых акустических системах, где мат комбинируют с перфорированным листом или решётчатым крепежом.
Особенности теплопереноса и параметр теплопроводности
Теплопроводность базальтового мата определяется температурой, влажностью и плотностью изделия. При 25 °C усреднённый коэффициент λ составляет 0,036–0,039 Вт/(м·К). Основная доля теплопереноса обеспечивается через твёрдый скелет волокна и кондуктивный перенос в газовых промежутках. Конвективные потоки в порах с характерным размером 20–80 мкм подавляются, а лучистая составляющая экранируется многослойным переотражением. При повышении температуры до 300 °C значение λ возрастает приблизительно на 20–25 %, что требует учёта при проектировании изоляции горячих поверхностей в машинных отделениях.
Материал сохраняет теплофизические характеристики в широком интервале — рабочая температура волокна без деструкции достигает 700 °C, кратковременно — до 1000 °C. Теплоёмкость мата в сухом состоянии около 0,84 кДж/(кг·К) способствует выравниванию температурных градиентов в ограждающих конструкциях.
Нормы и классификация материалов для судовых конструкций
Применение изоляции на судах регулируется положениями Международной конвенции СОЛАС и Кодекса по процедурам испытаний на огнестойкость (FTP Code 2010), принятого Резолюцией ИМО MSC.307(88). Материал должен демонстрировать строго определённые показатели: невозгораемость по классификации FTP Code Part 1 (негорючий материал), низкую дымообразующую способность и ограниченную токсичность продуктов горения. Базальтовые маты проходят испытания на поверхностное распространение пламени и выделение тепла в соответствии с частью 5 Кодекса FTP.
Пожарная классификация согласно кодексу ИМО и стандарту FTP
Судовые конструкции подразделяются на классы «A» и «B» с индексами огнестойкости, например A-60 или B-15. Изоляционный мат становится частью сертифицированной системы, где вместе с металлической переборкой и крепежом он обеспечивает неповышение температуры на необогреваемой стороне свыше 140 °C в среднем и 180 °C в любой точке через нормируемый промежуток времени. Отдельные требования предъявляются к изоляции в машинных и жилых помещениях — там индекс распространения пламени обычно не должен превышать 20. Лабораторные испытания по FTP Code подтверждают, что базальтовые маты без защитных покрытий относятся к негорючим материалам с нулевой длиной распространения пламени и минимальной удельной оптической плотностью дыма.
Различия базальтового и стеклянного волокна в судостроительных требованиях
Базальтовое волокно обладает температурой спекания не ниже 1050 °C, тогда как стеклянные нити размягчаются уже при 600–650 °C, что делает их менее пригодными для создания конструктивных огнезащитных барьеров. Гидролитическая стойкость базальта выше, водопоглощение по объёму даже без дополнительной пропитки не превышает 1,5 % за 24 часа, что критично в условиях конденсационной влажности. Стекловолокно более склонно к капиллярному влагопереносу и требует обязательного применения плёночных барьеров. Химическая инертность базальта позволяет использовать его вблизи агрессивных сред: смазочных масел, топливных испарений и слабокислых конденсатов, характерных для вытяжных каналов машинного отделения.
Конструктивные особенности и монтаж на металлические переборки
Установка матов на судовой корпус предполагает плотное прилегание к профильным рёбрам жёсткости при минимизации акустических мостиков. Изоляционные полосы нарезаются по месту и фиксируются механическим или клеевым способом. Влажность окружающей среды в процессе монтажа ограничивается 85 % относительной влажности во избежание насыщения волокна до финишной герметизации.
Системы крепления матов к судовому корпусу
Основной метод — фиксация с помощью стальных приварных штырей диаметром 4–6 мм, устанавливаемых с шагом 300–400 мм по полю переборки. После накалывания мата на штыри поверхность поджимается плоскими прижимными шайбами и вязальной оцинкованной проволокой либо сеткой с ячейкой 50×50 мм для армирования и предотвращения отслоения при вибрациях. В районах с повышенной динамической нагрузкой дополнительно используют бандажные ленты из нержавеющей стали, исключающие смещение изоляционного слоя. Крепёжные элементы выполняют из коррозионностойких сплавов или покрывают цинк-ламельным составом для устойчивости к солевому туману.
Решения для предотвращения накопления конденсата и защиты от влаги
Для минимизации влагонакопления в структуре мата применяют объёмную гидрофобизацию силиконовыми эмульсиями, которая снижает водопоглощение до величин порядка 0,5 % по объёму. Со стороны тёплого контура между матом и внутренней обшивкой может монтироваться паропроницаемая мембрана с коэффициентом паропроницаемости не менее 1500 г/м²×24 ч, обеспечивающая выталкивание паров воды в воздушную полость. При этом холодная сторона металлической обшивки покрывается антиконденсатным составом на основе битумно-полимерной мастики, наносимой слоем 2–3 мм и выступающей в роли дренажного зазора. Совокупность таких решений сохраняет расчётную теплопроводность и акустическую эффективность в рейсовых условиях при циклических колебаниях температуры точки росы.
